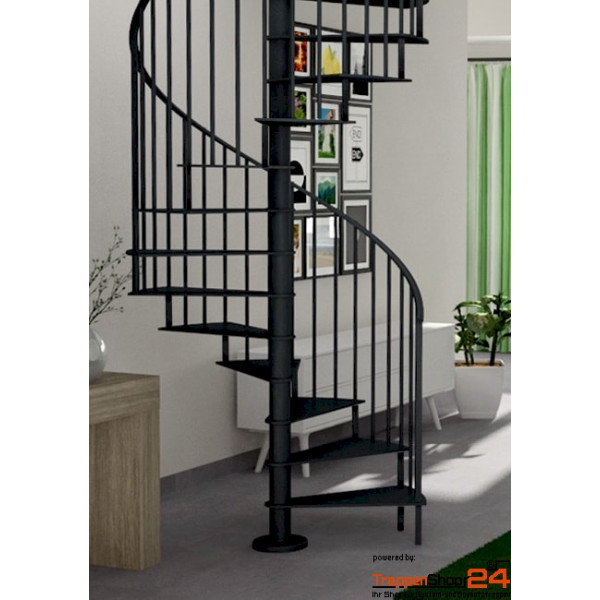

Spindeltreppe Style Ø 160 cm, 12 Steigungen (11 Stufen + Standardpodest), Geschosshöhe 216 - 258 cm, Stahlblechstufen 10 mm geschlietzt, inkl. Geländer mit senkrechten Stäben Ø 10 mm, Zwischenpfosten Ø 30 mm + Stahlhandlauf halbrund ca. 35 mm. Alle Stahlteile pulverbeschichtet.

Spindeltreppe Style Ø 160 cm

Artikelnummer: 900 376 160
Kategorie: Spindeltreppen rund
Hersteller: Hersteller 14

Treppendurchmesser
160 cm
Geschosshöhen
240 - 430 cm

Stahlhandlauf halbrund ca. 35 mm
Geländerpfosten Ø 30 mm
Rundstäbe Ø 10 mm
Stahlstufen 10 mm

Austrittspodest / Laufrichtung (von unten nach oben)
Deckenöffnung (Länge x Breite bzw. Ø in cm): Deckenöffnung (Länge x Breite bzw. Ø in cm)
Geschoßhöhe in cm (inkl. Deckenstärke): Geschoßhöhe in cm (inkl. Deckenstärke)
Deckenstärke in cm: Deckenstärke in cm
Rohdeckenstärke in cm: Rohdeckenstärke in cm
Deckenausführung
Bodeneinstand in cm (Estrichversenkung): Bodeneinstand in cm (Estrichversenkung)
Anzahl der Steigungen / Geschoßhöhe
Stufen- und Podestoberfläche
Metallfarbe
Brüstungsgeländer gerade aufgesetzt (Grundrissskizze erforderlich!)
Brüstungsgeländer gebogen aufgesetzt (Grundrissskizze erforderlich!)

4.764,00 €

inkl. 19% USt. , zzgl.

Lieferzeit: ca. 8 - 10 Wochen
Lieferzeit: 0 Werktage (DE - Ausland abweichend)

Stück

●
	Maßanfertigung auf Ihr exaktes Höhenmaß
●
	Stufen und Podest aus Stahlblech ca. 10 mm stark und geschlitzt
●
	Treppen Ø 100 - 160 cm in 10er Schritten
●
	Steigungshöhen von 20 - 21,5 cm möglich
●
	Austrittspodest 60° für runde und eckige Deckenöffnungen
●
	Stahlhandlauf halbrund ca. 35 mm und senkrechte Stäbe mit Ø 10 mm, Pfosten Ø 30 mm
●
	Drehwinkel pro Stufe 30°
●
	Alle Stahlteile pulverbeschichtet
●
	Montage auf tragfähigem Fertig- oder Rohfußboden
●
	Selbstmontage ohne Montageanleitung! Daher ist die Montage nur für den erfahrenen Heimwerker zu empfehlen!

* Versandkosten frei Bordsteinkante direkt ab Werk für Deutschland, Österreich	655,-
* Versandkosten frei Bordsteinkante direkt ab Werk für Belgien, Luxemburg, Niederlande	655,-

** Die Frist für die Lieferung beginnt bei Zahlung per Vorkasse am Tag nach Erteilung des Zahlungsauftrages an das überweisende Kreditinstitut bzw. bei Kauf per PayPal am Tag nach Vertragsschluss zu laufen. Fällt der letzte Tag der Frist auf einen Sonn- oder Feiertag, so tritt an die Stelle eines solchen Tages der nächste Werktag. Lieferung inkl. telefonischer Lieferavisierung, direkt ab Werk. Alle Preise inkl. gesetzlicher MwSt. in EURO.

Geländer:	Einzelstabgeländer (senkrechte Stäbe)
Geschoßhöhe:	bis 220 cm bis 225 cm bis 230 cm bis 240 cm bis 250 cm bis 258 cm bis 260 cm bis 261 cm bis 270 cm bis 275 cm bis 280 cm bis 282 cm bis 284 cm bis 285 cm bis 286 cm bis 290 cm bis 292,5 cm bis 295 cm bis 300 cm bis 303 cm bis 309 cm bis 315 cm bis 323 cm bis 325 cm bis 330 cm bis 333 cm bis 346 cm bis 347 cm bis 350 cm bis 351 cm bis 353 cm bis 356 cm bis 359 cm bis 360 cm bis 376 cm bis 377 cm bis 380 cm bis 382 cm bis 399 cm bis 420 cm bis 430 cm
Handlauf:	Stahlhandlauf
Treppendurchmesser:	Ø 160 cm
Stufenmaterial:	Stahlblech
Deckenöffnung:	ab 170 x170 bzw. Ø 170 cm

Geschoss- höhen in cm	Steigungs- höhe in cm	Anzahl Steigungen	Anzahl Stufen	Drehwinkel 1.Stufe bis Anfang Podest bis Ø160 cm
180,0 - 215,0	18,0 - 21,5	10	9	270°
198,0 - 236,5	18,0 - 21,5	11	10	300°
216,0 - 258,0	18,0 - 21,5	12	11	330°
234,0 - 279,5	18,0 - 21,5	13	12	360°
252,0 - 301,0	18,0 - 21,5	14	13	390°
270,0 - 322,5	18,0 - 21,5	15	14	420°
288,0 - 344,0	18,0 - 21,5	16	15	450°
306,0 - 365,5	18,0 - 21,5	17	16	480°
324,0 - 387,0	18,0 - 21,5	18	17	510°
342,0 - 387,0	18,0 - 21,5	19	18	540°
360,0 - 430,0	18,0 - 21,5	20	19	570°

Empfohlene Steigungshöhen

Ø 100 - 160 cm	Ø 170 - 200 cm
20,0 - 21,5 cm	18,0 - 20,0 cm

Grundrisse für Spindeltreppen bis Ø 160 cm, 12 Stufen pro Umdrehung, Stufenwinkel 30°

Standard-
podest 60°

Trapez-
podest 60°

links-
gewendelt,
gegen UZS

rechts-
gewendelt,
im UZS

Grundsätzliches
1. Unten ist immer die Stufe 1 und somit immer der Antritt.
2. Oben ist immer der Austritt.
3. Die Laufrichtung ist immer von unten nach oben.
4. Die Deckenöffnung sollte immer 10 cm im Durchmesser bzw. Länge und Breite größer sein als der gewünschte Treppendurchmesser.

Bitte achten Sie bei der Montage der Spindeltreppe auf einen festen und tragfähigen Boden! Von der Montage einer Spindeltreppe auf schwimmendem Estrich wird ausdrücklich abgeraten, da die Punktbelastung zu groß ist und der Estrich brechen kann. Für den nachträglichen Einbau einer Spindeltreppe gibt es verschiedene Möglichkeiten vorausgesetzt, es ist keine Fußbodenheizung vorhanden. Bild 1 ist ein Beispiel für die Montage wenn der Bodenbelag aus Laminat, Teppichboden o.ä. bestehen soll. Dabei ist es unerheblich ob die Treppe direkt auf dem Belag oder auf dem Beton steht. Achtung diese Methode eignet sich nicht für keramische Bodenbeläge wie Fliesen oder Granit, da diese an der Dehnungsfuge reißen können. Bild 2 ist ein Beispiel für keramische Bodenbeläge. Auch hier kann der Spindelfuß auf dem Estrich oder auf den Fliesen stehen. Wichtig ist nur das die eingeklebten Gewindestangen vor dem aufsetzten der Spindel eine Kontermutter erhalten. Damit wird erreicht das die Last der Treppe in den Betonboden abgeleitet wird und der schwimmende Estrich keinen Schaden erleidet. Bei Bild 3 und 4 gehen wir von einem Holzboden aus, hier ist zu beachten, dass die Treppe nicht einfach auf dem Boden geschraubt wird. Bitte überprüfen Sie die Lage und den Abstand der tragenden Balken. Falls notwendig muss der Boden geöffnet und zwischen zwei Balken ein Wechsel eingebaut werden, der die Last der Treppe auf die beiden Balken verteilt. Bild 5 ist eine weitere Variante, die von manch einem Heimwerker eher zu realisieren ist. Dazu werden 3 Rohre zugeschnitten und als Distanzstücke zwischen Rohbeton und Fußplatte verwendet. Dadurch können einfache Dübel mit langen Schrauben verwendet werden.
	1 Beton 2 Dämmung 3 Estrich 4 Fliesen (rechts) 4 Teppichboden/Laminat (links) 5 Dehnungsfuge 6 Sechskantschraube mit Dübel bzw. Schwerlastanker (auf genügend Randabstand achten) 7 Standrohr 8 Kontermutter 9 Sechskantmutter 10 Gewindestangen M10 mit Verbundanker in Beton (1) geklebt
	1 Holzbalken 2 Wechsel 3 Dielung, Spanplatte o.ä. 4 Wiener Schraube (Sechskant- Holzschraube) 5 Standrohr
	1 Beton 2 Dämmung 3 Estrich 4 Bodenbelag 6 lange Sechskantschraube 7 Standrohr 11 Dübel o. Schwerlastanker 12 Distanzrohr (Abstandhalter)
Das entsprechende Befestigungsmaterial wie Gewindestangen, Verbundanker, Wiener Schrauben, Muttern, Scheiben usw. gibt es im Fachhandel bzw. auch Online in den entsprechenden Shops.
